石墨烯再发力 或引领全球电子业升级浪潮

        石墨烯介绍
　　石墨烯（Graphene）是一种由碳原子构成的单层片状结构的新材料。是一种由碳原子以sp2杂化轨道组成六角型呈蜂巢晶格的平面薄膜，只有一个碳原子厚度的二维材料[1]。石墨烯一直被认为是假设性的结构，无法单独稳定存在[1]，直至2004年，英国曼彻斯特大学物理学家安德烈·海姆和康斯坦丁·诺沃肖洛夫，成功地在实验中从石墨中分离出石墨烯，而证实它可以单独存在，两人也因“在二维石墨烯材料的开创性实验”为由，共同获得2010年诺贝尔物理学奖[2]。

　　石墨烯目前是世上最薄却也是最坚硬的纳米材料[3] ，它几乎是完全透明的，只吸收2.3%的光"[4]；导热系数高达5300 W/m·K，高于碳纳米管和金刚石，常温下其电子迁移率*超过15000 cm²/V·s，又比纳米碳管或硅晶体*高，而电阻率只约10-6 Ω·cm，比铜或银更低，为目前世上电阻率最小的材料[1]。因为它的电阻率极低，电子迁移的速度极快，因此被期待可用来发展出更薄、导电速度更快的新一代电子元件或晶体管。由于石墨烯实质上是一种透明、良好的导体，也适合用来制造透明触控屏幕、光板、甚至是太阳能电池。

　　石墨烯另一个特性，是能够在常温下观察到量子霍尔效应。

　　石墨烯的碳原子排列与石墨的单原子层雷同，是碳原子以sp2混成轨域呈蜂巢晶格(honeycomb crystal lattice)排列构成的单层二维晶体。石墨烯可想像为由碳原子和其共价键所形成的原子尺寸网。石墨烯的命名来自英文的graphite(石墨) + -ene(烯类结尾)。石墨烯被认为是平面多环芳香烃原子晶体。

石墨烯的结构非常稳定，碳碳键（carbon-carbon bond）仅为1.42Å。石墨烯内部的碳原子之间的连接很柔韧，当施加外力于石墨烯时，碳原子面会弯曲变形，使得碳原子不必重新排列来适应外力，从而保持结构稳定。这种稳定的晶格结构使石墨烯具有优秀的导热性。

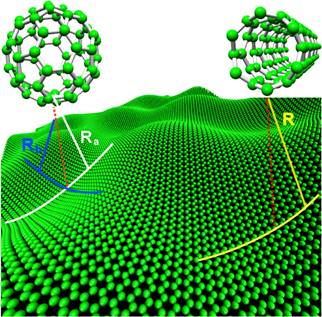

　　石墨烯是构成下列碳同素异形体的基本单元：石墨，木炭，碳纳米管和富勒烯。完美的石墨烯是二维的，它只包括六边形(等角六边形); 如果有五边形和七边形存在，则会构成石墨烯的缺陷。12个五角形石墨烯会共同形成富勒烯。

　　石墨烯卷成圆桶形可以用为碳纳米管；另外石墨烯还被做成弹道晶体管（ballistic transistor）并且吸引了大批科学家的兴趣 。在2006年3月，佐治亚理工学院研究员宣布, 他们成功地制造了石墨烯平面场效应晶体管，并观测到了量子干涉效应，并基于此结果，研究出以石墨烯为基材的电路.
